貼片電容電阻有哪幾種封裝，在電子元器件行業(yè)，無論是貼片電容電阻還是電感，我們在選購的時候經常會聽到“封裝”這個詞，比如說貼片電容電阻0805的封裝，1206的封裝，0402的封裝等等。貼片封裝用四位數字標識，表明了器件的長度和寬度。貼片電阻有百分之五和百分之一兩種精度，購買時不特別說明的話就是指百分五。下面小編為大家講解一下貼片電容電阻的具體封裝。

　　一、電阻：附表是貼片電阻的參數;貼片電阻的封裝、功率與精度：

　　英制(mil)公制(mm)額定功率@ 70°C 最大工作電壓(V)

　　0201 06031/20W25

　　040210051/16W50

　　060316081/10W50

　　080520121/8W150

　　120632161/4W200

　　121032251/3W200

　　181248321/2W200

　　201050253/4W200

　　251264321W200

　　貼片電阻的精度與阻值，貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度。

　　J -表示精度為5%、

　　F-表示精度為1%。

　　T -表示編帶包裝

　　阻值范圍從0R-100M

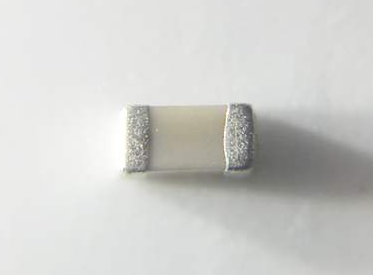

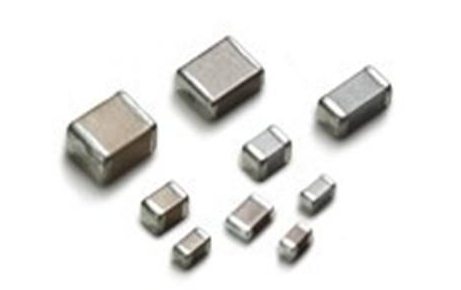

　　二、電容：貼片電容可分為無極性和有極性兩種，容值范圍從0.22pF-100uF無極性電容下述兩類封裝最為常見，即0805、0603;

　　英制尺寸，公制尺寸長度，寬度，厚度

　　040210051.00±0.050.50±0.050.50±0.05

　　060316081.60±0.100.80±0.100.80±0.10

　　080520122.00±0.201.25±0.200.70±0.20

　　120632163.20±0.301.60±0.200.70±0.20

　　121032253.20±0.302.50±0.301.25±0.30

　　180845204.50±0.402.00±0.2≤2.00

　　181245324.50±0.403.20±0.30≤2.50

　　222557635.70±0.506.30±0.50≤2.50

　　303576907.60±0.509.00±0.05≤3.00

　　一般容值越小，耐壓值可做到越大，常見耐壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V。

　　封裝的意思：

　　封裝的英文單詞是Package，簡單的說就是集成電路裝配為芯片最終產品的過程。把工廠生產出來的集成電路裸片放在一塊起到承載作用的基板上，把管腳引出來，然后固定包裝成為一個整體。封裝作為動詞是安放、固定、密封、引線的過程和動作，作為名詞是封裝的形式、類別，基底和外殼、引線的材料等。

　　封裝，就是指把硅片上的電路管腳用導線接引到外部接頭處，以便于其它器件連接。封裝形式是指安裝半導體集成電路芯片用的外殼。它不僅起著安裝、固定、密封、保護芯片及增強電熱性能等方面的作用，而且還通過芯片上的接點用導線連接到封裝外殼的引腳上，這些引腳又通過印刷電路板上的導線與其他器件相連接，從而實現內部芯片與外部電路的連接。

　　貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度，后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法，即英制表示法和公制表示法。

　　例如：0603是英制表示法，表示長度為0.06英寸，寬度為0.03英寸;

　　又如：1005是公制表示法，表示長度為1.0毫米，寬度為0.5毫米。業(yè)內的慣例是用英制表示。目前最小的貼片電阻為01005，最大的為2512。

　　今天分享的貼片電容電阻有哪幾種封裝內容就到這里，希望能夠幫助到大家，昂洋科技是一家專業(yè)的貼片電容、電阻、電感代理商，如有以上需求可以聯系我們喔。
