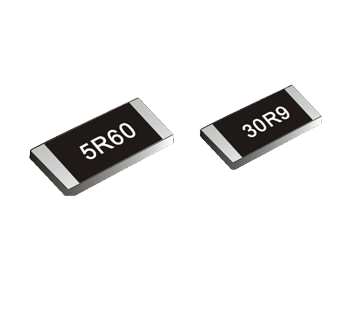

當我們探討貼片電阻中的厚膜與薄膜差異時，可以從它們的構造工藝、性能展現、適用場合以及經濟考量這四個維度來深入理解。

構造工藝之異

厚膜電阻：這一類型電阻的制作過程相對直接，主要利用絲網印刷技術，將電阻漿料均勻地涂覆在陶瓷基底之上，之后通過高溫?zé)Y(jié)來固化這層漿料。所形成的電阻層相對較厚，通常在10微米以上。

薄膜電阻：與之相對，薄膜電阻的制作過程更為精細。它采用真空濺射或蒸鍍工藝，將金屬或合金材料以極薄的形態沉積在基底表面，這一層的厚度往往小于1微米。之后，通過光刻或激光技術來精確雕刻出所需的電阻圖案。

性能展現之別

阻值精度與穩定性：薄膜電阻以其高精度和低溫度系數著稱，能夠在寬溫度范圍內保持阻值的恒定，適用于對精度要求極高的電路。而厚膜電阻雖然阻值精度和穩定性稍遜一籌，但勝在能承受更大的電流和功率。

功率耗散：由于厚膜電阻的電阻層更厚，它自然擁有更高的功率耗散能力，適合在高功率電路中發揮作用。

環境適應性：薄膜電阻的薄層結構意味著它對環境變化的敏感度較低，而厚膜電阻則可能因環境變化而出現阻值波動。

適用場合之分

厚膜電阻：在汽車電子、工業控制等需要承受較大電流和功率的場合，厚膜電阻因其出色的功率耗散能力和耐震性而備受青睞。

薄膜電阻：在模擬電路、精密儀器等追求高精度和穩定性的電路中，薄膜電阻因其高精度和低溫度系數而成為首選。

經濟考量之異

成本：薄膜電阻的制作工藝更為復雜，對設備和材料的要求也更高，因此其成本通常高于厚膜電阻。

綜上所述，厚膜與薄膜電阻在構造工藝、性能展現、適用場合以及經濟考量上均存在顯著差異。在選擇時，應根據具體的應用需求、性能要求以及成本預算來權衡利弊，從而做出最合適的選擇。
