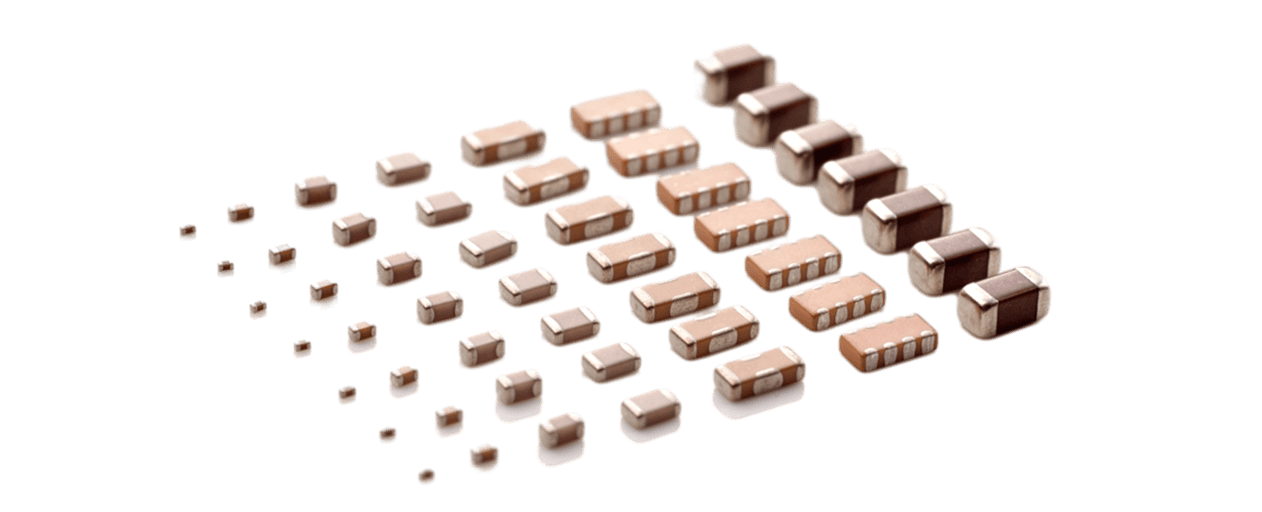

貼片電容，以其體積小、重量輕、易于自動化生產等優勢，在電子電路中占據著重要地位。然而，市場上貼片電容型號繁多，如何快速準確地分辨不同型號成為許多電子工程師和愛好者面臨的難題。我們將從貼片電容的命名規則、關鍵參數識別以及常見類型區分三個方面入手，為大家提供一套實用的分辨方法。

一、貼片電容的命名規則

貼片電容的型號通常由一系列字母和數字組成，這些字符蘊含著電容器的關鍵信息。雖然不同廠商的命名規則可能略有差異，但總體上遵循一定的規律。

1、廠商代碼：型號的開頭部分通常是廠商的代碼，用于標識電容器的生產廠家。

2、封裝尺寸：緊接著廠商代碼的是封裝尺寸代碼，它表示電容器的物理尺寸，如長度、寬度和厚度等。常見的封裝尺寸代碼包括0402、0603、0805、1206等，這些代碼對應著不同的物理尺寸規格。

3、電容值：電容值是貼片電容的核心參數之一，通常以皮法(pF)、納法(nF)或微法(μF)為單位表示。在型號中，電容值可能以數字形式直接給出，也可能通過特定的編碼方式表示。

4、電容精度：電容精度表示電容器的實際電容值與標稱值之間的偏差程度，通常以百分比形式表示。在型號中，電容精度可能用特定的字母或數字表示，如J級(±5%)、K級(±10%)等。

5、額定電壓：額定電壓是電容器能夠承受的最大電壓值，對于電路的穩定性和可靠性至關重要。在型號中，額定電壓通常以伏特(V)為單位表示。

二、關鍵參數識別技巧

在分辨貼片電容型號時，除了了解命名規則外，還需要掌握一些關鍵參數的識別技巧。

1、觀察外觀標識：貼片電容的外觀上通常會印有型號、電容值、電容精度和額定電壓等關鍵參數。通過仔細觀察這些標識，可以快速獲取電容器的核心信息。

2、使用測試儀器：對于無法直接讀取型號或參數的貼片電容，可以使用LCR測試儀等測試儀器進行測量。通過測量電容器的電容值、損耗角正切等參數，可以間接推斷出電容器的型號和規格。

3、參考廠商資料：不同廠商的貼片電容在命名規則和參數表示上可能存在差異。因此，在分辨型號時，建議參考廠商提供的技術手冊或產品目錄，以獲取更準確的信息。

三、常見貼片電容類型區分

貼片電容根據材料、結構和用途的不同，可以分為多種類型。以下是一些常見的貼片電容類型及其特點：

1、陶瓷貼片電容：陶瓷貼片電容是最常見的一種貼片電容，具有體積小、容量大、穩定性好等優點。根據材料的不同，陶瓷貼片電容又可分為X7R、X5R、Y5V等多種類型，每種類型在溫度系數、電容值穩定性等方面存在差異。

2、鉭電解貼片電容：鉭電解貼片電容具有高容量、低漏電、長壽命等特點，常用于對電容性能要求較高的電路中。然而，其價格相對較高，且對過壓和反向電壓較為敏感。

3、鋁電解貼片電容：鋁電解貼片電容容量大、價格低廉，但體積相對較大，且存在漏電和壽命較短等問題。它常用于對電容容量要求較高但對體積和成本不太敏感的電路中。

4、薄膜貼片電容：薄膜貼片電容具有高精度、低損耗、穩定性好等優點，常用于高頻電路和精密測量電路中。根據材料的不同，薄膜貼片電容又可分為聚酯薄膜電容、聚丙烯薄膜電容等多種類型。

四、分辨技巧實戰應用

為了更好地掌握貼片電容型號的分辨技巧，下面結合一個實際案例進行說明。

假設我們有一款貼片電容，其外觀上印有“0805 104K 50V”等標識。根據這些信息，我們可以進行如下推斷：

封裝尺寸：0805表示該電容器的封裝尺寸為0.08英寸×0.05英寸(或2.0mm×1.25mm)。

電容值：104表示該電容器的電容值為10×10^4 pF = 100nF = 0.1μF。

電容精度：K表示該電容器的電容精度為±10%。

額定電壓：50V表示該電容器的額定電壓為50伏特。

結合這些信息，我們可以確定這款貼片電容是一款0805封裝、0.1μF容量、±10%精度、50V額定電壓的陶瓷貼片電容(具體類型需根據其他參數或廠商資料進一步確認)。

貼片電容型號繁多，但通過掌握其命名規則、關鍵參數識別技巧以及常見類型區分方法，我們可以快速準確地分辨不同型號的貼片電容。在實際應用中，建議結合電路的具體要求和使用環境選擇合適的貼片電容類型和規格，以確保電路的穩定性和可靠性。同時，隨著電子技術的不斷發展，貼片電容的性能和規格也在不斷更新?lián)Q代，因此我們需要保持對新技術和新產品的關注和學習，以更好地滿足電路設計的需求。
